如何使用SIMATIC S7-1516控制庫卡機器人
2017-12-25 21:18:23
KUKA Roboter GmbH 提供的 KUKA.PLC mxAutomation 功能包方便用戶使用 SIMATIC 控制器，用 KR C4 控制器中的基本命令和運動命令控制 KUKA 機器人。本應用示例介紹了如何使用 SIMATIC S7-1516 控制機器人，并概要介紹了所含功能塊的用法。
工業機器人越來越受歡迎。目前，這類機器人在機器和工廠中的應用越來越廣泛。其標準化機械系統經過全面開發，并在運動控制方面高度靈活，因此成為了昂貴的專用機械設備的理想選擇。因此無需對機器和工廠進行昂貴的改裝即可實現大批量生產。
不過，工廠控制系統和機器人控制器是兩種截然不同的系統。這兩種控制器之間的通信通常只能以位級別進行，而且機器人的運動控制程序永久存儲在機器人控制器中，工廠控制系統不能從中調用。因此，機器人難以對特殊工廠事件做出靈活響應。另外，工廠控制系統和機器人的編程完全不同，因此這兩個系統基本不能由同一個人提供支持。因此，接口和協調問題不可避免。
本應用示例介紹如何使用 SIMATIC S7-1500 控制器來全面操控 KUKA 工業機器人。為此，可在 TIA Portal 中使用 KUKA.PLC mxAutomation 模塊庫，其中提供了全部必要的功能塊。

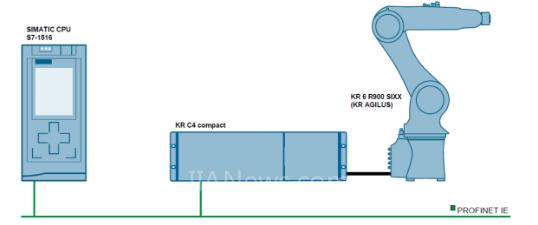

SIMATIC S7-1500 控制器和 KUKA 工業機器人通過 PROFINET 連接進行通信。SIMATIC 控制器和機器人通過此連接完成所有命令和狀態信息交換。
圖 01
SIMATIC 控制器使用 KUKA.PLC mxAutomation 模塊庫全面控制 KUKA 工業機器人。KUKA 工業機器人包含 KUKA KR C4 機器人控制器和機器人的機械系統，實體機器人。KUKA.PLC mxAutomation 模塊庫命令的解碼器安裝在機器人控制器上。該解碼器接收來自 SIMATIC 控制器的命令，并在機器人的機械系統上執行，包括運動轉換。
